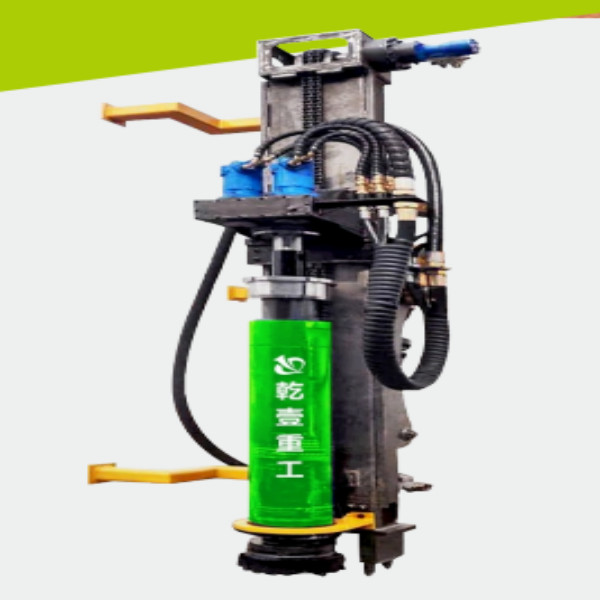

عملية حفر الصخور الآليتحليل النقاط المضيئة:
1.لتحقيق تغيير آلة الحفر الحفارة ، وفي نفس المسار فوق التبادل متعدد الآلات (مثقاب القطع ، المثقاب بالصدمات ، المثقاب) ،
لتحقيق آلة متعددة الأغراض
2.لا يؤثر تحول الحفار على الوظيفة الأصلية للحفار ، ولا حاجة للذهاب إلى الذراع الثانية ، وهو أكثر ملاءمة
الاستبدال (يمكن استعادة 30 دقيقة للحفارة) ، وتركيب وتفكيك مناسبين ، وسرعة حفر سريعة ، وطاقة أقل
استهلاك
3.أضف أسطوانة الزيت المتأرجحة ، بحيث عندما تتوقف الحفارة على منحدرات مختلفة ، يمكنها الحفاظ على الحفر عموديًا.
المواصفات والمعلمة التقنية
| - جدول مطابقة موصى به لمعدات قطر الحفر | ||||
| قطر الثقب (مم) | 200 | 300 | 350 | 400 |
| حفارة محول (طن) | 6-12 | ≥12 | ≥15 | ≥20 |
| قطر أنبوب الحفر (مم) | 89 | 112 | 112 | 122 |
| قطر لقمة التكيف (مم) | 200 | 300 | 350 | 400 |
| حجم ضاغط الهواء (مم) | 3000 × 1800 × 2000 | 3500 × 1950 × 2030 | 3000 × 2100 × 2200 | 4486 × 2100 × 2180 |
| وزن ضاغط الهواء (كجم) | 3200 | 4800 | 5150 | 6000 |
| قوة محرك الديزل (حصان) | 260 | 395 | 500 | 550 |
| النزوح (م 3 / دقيقة) | 19 | 29 | 31 | 40 |
| -جدول معلمات الحفار لحفر الثقب | |||
| الأبعاد الكلية (مم) | 5150 × 1200 × 860 | ضغط الهواء المضغوط (Mpa) | 0.8-1.2 |
| الوزن (كجم) | 1100 | تدفق خرج الهواء المضغوط (m3 / min) | 15-40 |
| حفارة محول (طن) | ≥6 | وسط بيغ المسحوق | هواء مضغوط |
| قطر الثقب (مم) | 90-400 | وسيط التأثير | هواء مضغوط |
| قطر أنبوب الحفر (مم) | 76-122 | تردد التأثير (هرتز) | 27-47 |
| طول أنبوب الحفر المتاح (م) | ≤3.7 | طاقة التأثير (J) | 72-300 |
| الحد الأقصى لطول التقدم الفردي (م) | 2.5 | قوة التأثير (kW) | 3.24-15 |
| أقصى عمق البئر | 30 | سرعة الدوران (دورة في الدقيقة) | 180-220 |
| ضغط النظام الهيدروليكي (Mpa) | ≥18 | أقصى عزم دوران (N · m) | 8000 نيوتن |
| معدل تدفق النظام الهيدروليكي (لتر / دقيقة) | 80-100 | القدرة الدورانية (kW) | 4-6.9 |
| نظام الضغط الوبائي متوسط | زيت هيدروليكي L-HM46 مضاد للتآكل | ||
